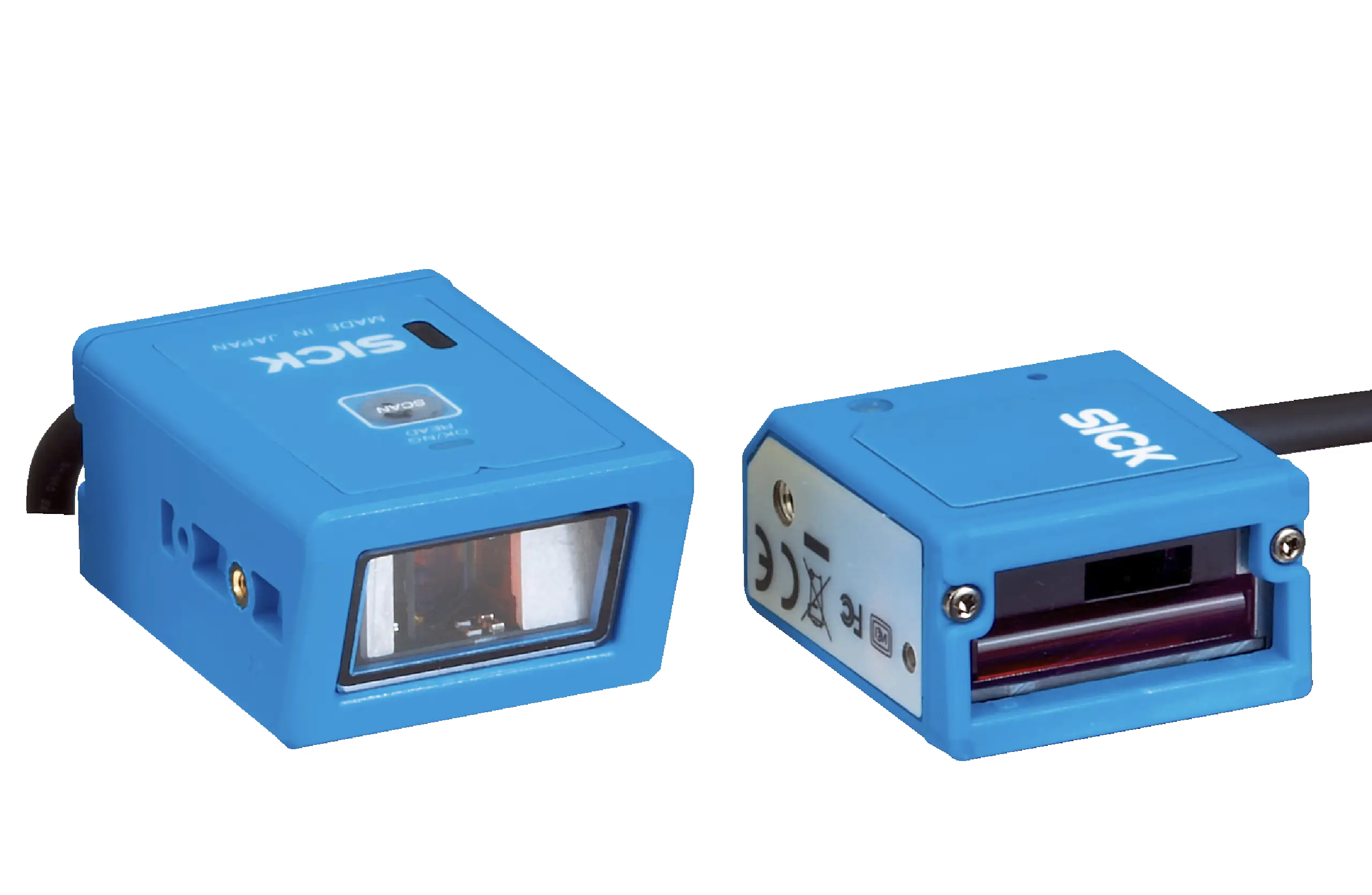

LE SICK CLV61X EST LE LECTEUR LASER FIXE 1D INDUSTRIEL COMPACT DE SICK POUR LA FACTORY AUTOMATION : PORTEE JUSQU'A 705 MM, 1 000 HZ, SMART620 RECONSTRUCTION DES CODES ABIMES, INTERFACES CAN / PROFIBUS / PROFINET / ETHERCAT / IO-LINK, CHAUFFAGE INTEGRE OPTIONNEL JUSQU'A -35 DEGC.
Description du produit SICK CLV61X de SICK
❶
CAPTEUR ET PORTEE
Portee : Jusqu'a 705 mm (selon variante) Frequence balayage : 400 Hz a 1 000 Hz Laser : Rouge 655 nm, classe 2 (IEC/EN 60825-1:2014) Resolution codes : 0,1 mm a 1 mm Champ de lecture : Frontal ou lateral (105 deg) selon variante SMART620 : Reconstruction codes endommages, contamines, tordus jusqu'a 30 deg
❷
CODES ET SMART620
Codes 1D :
Code 128, Code 39, Code 93, EAN/UPC, I2of5, Codabar, MSI, Plessey et autres
SICK SMART620 :
Reconstruction des codes endommages, sales ou tordus jusqu'a 30 degres
Print ratio 2:1 a 3:1 | Jusqu'a 99 lectures multiples
Le SICK CLV61x est un line scanner 1D. Pour les codes 2D, voir les imageurs SICK.
❸
INTERFACES ET BUS INDUSTRIELS
CAN : Reseau SICK CAN sensor network - multiplexeur integre PROFIBUS DP : Automates Siemens et autres PROFINET : Ethernet industriel (port unique) EtherCAT : Motion control et temps reel IO-Link V1.1 : IEC 61131-9 - capteur intelligent Serial : RS-232/RS-422
❹
CARACTERISTIQUES
Format : Compact industriel SICK Chauffage : Option integree - fonctionnement jusqu'a -35 degC Quick-release : Bracket demontage sans outil Alimentation : M12 connecteur industriel
❺
ROBUSTESSE ET TEMPERATURE
Temperature : Standard : 0 a +50 degC | Avec chauffage : -35 a +50 degC Laser : Classe 2, IEC 60825-1:2014 MTBF : 100 000 h
❻
LOGICIEL ET MAINTENANCE
SICK SOPAS ET : configuration par navigateur ou logiciel Windows Parametrage depuis PLC : PROFIBUS, PROFINET, IO-Link, EtherCAT Clonage configuration : Module optionnel pour remplacement rapide sans PC Quick-release SICK : Demontage sans outil pour maintenance rapide
❼
VARIANTES ET REFERENCES
Variantes principales CLV61x :
- CLV612 : Serial / CAN - applications standard
- CLV615-I2150 : IO-Link, lecture frontale ou laterale (105 deg)
- CLV615-F2000 : PROFINET / Fieldbus
- Variantes avec chauffage : fonctionnement -35 degC
Voir www.sick.com/CLV61x pour la liste complete des variantes et accessoires.
Pourquoi choisir A3Multimedia ?
-
Spécialiste en matériel de traçabilité, impression et identification
-
Garantie et service après-vente pro
-
Accompagnement technique personnalisé
Questions fréquentes
Quelle est la difference entre le SICK CLV61x et le SICK CLV50x ?
Le SICK CLV50x est ultra-compact (taille cle USB), alimente par USB, idealise pour l'OEM et les applications simples (100 Hz ou 1000 Hz). Le SICK CLV61x est un lecteur industriel de niveau superieur : portee jusqu'a 705 mm, interfaces industrielles multi-bus (CAN, PROFIBUS, PROFINET, EtherCAT, IO-Link), technologie SICK SMART620 pour les codes difficiles, option chauffage -35 degC, et possibilite de multiplexage dans le reseau SICK CAN. Le CLV61x cible la factory automation et l'intralogistique industrielle.
Qu'est-ce que la technologie SICK SMART620 sur le CLV61x ?
SICK SMART620 est la technologie de reconstruction de code embarquee dans le CLV61x. Elle permet de lire les codes-barres 1D endommages, contamines, partiellement obliteres ou tordus jusqu'a 30 degres. La ou un lecteur laser standard ne peut pas decoder le code, le SICK CLV61x avec SMART620 reconstitue l'information manquante en temps reel, reduisant drastiquement les taux de no-read sans intervention operateur.
Comment le SICK CLV61x peut-il etre utilise comme multiplexeur dans un reseau CAN ?
Les variantes CLV61x avec interface CAN peuvent agir comme multiplexeurs dans le reseau SICK CAN sensor network. Cela permet de connecter plusieurs capteurs SICK sur un meme bus CAN via le CLV61x sans installer de modules multiplexeurs supplementaires. Cette architecture SICK simplifie le cablage et reduit les couts d'infrastructure dans les installations multi-scanners.
Le SICK CLV61x peut-il fonctionner en environnement grand froid ?
Oui. Certaines variantes du SICK CLV61x sont equipees d'un chauffage integre avec regulation adaptative de temperature qui permet de fonctionner jusqu'a -35 degC. Ce chauffage est integre dans le boitier SICK CLV61x sans cablage externe ni installation supplementaire. La regulation adaptative SICK optimise la consommation energetique du chauffage selon la temperature ambiante.
Quelles interfaces fieldbus le SICK CLV61x supporte-t-il ?
Le SICK CLV61x supporte selon la variante : CAN (reseau capteur SICK), PROFIBUS DP, PROFINET, EtherCAT, IO-Link V1.1 (IEC 61131-9) et Serial (RS-232/RS-422). Cette flexibilite permet l'integration du CLV61x SICK dans n'importe quelle architecture de controle existante. La configuration se fait via le logiciel SICK SOPAS ET ou directement depuis l'environnement de controle.
Comment fonctionne le clonage de configuration du SICK CLV61x ?
Le module de clonage de configuration optionnel SICK permet de copier en un instant tous les parametres du CLV61x sur un scanner de remplacement. Combine avec le bracket quick-release SICK, le remplacement d'un scanner defaillant en production est reduit a quelques minutes sans avoir besoin d'un PC ou d'un technicien SICK sur place. Cette fonction garantit une haute disponibilite des lignes de production.
Le SICK CLV61x peut-il lire les codes avec le champ de lecture lateral ?
Oui. Certains modeles SICK CLV61x proposent un champ de lecture lateral (Side, 105 degres), grace a un miroir de deflexion integre ou en accessoire. Cela permet de lire les codes sur le cote des colis ou produits passant sur convoyeur, sans que l'etiquette soit necessairement face au scanner. La version CLV615-I2150 avec connexion IO-Link propose par exemple une lecture frontale ou laterale.
Comment configurer le SICK CLV61x ?
Le SICK CLV61x se configure via SOPAS ET, le logiciel de parametrage Windows de SICK, accessible par Ethernet. Il peut egalement etre parametrise directement depuis l'environnement de controle PLC (via PROFIBUS, PROFINET ou IO-Link). Le module de clonage SICK permet de copier une configuration validee sur tous les scanners d'un parc en quelques secondes.
