DATALOGIC MATRIX 120 1.2 MP

DATALOGIC MATRIX 120 1.2 MP - IMAGEUR 2D INDUSTRIEL FIXE HAUTE RÉSOLUTION AVEC OPTIQUE STANDARD ET GRAND ANGLE
Le Datalogic Matrix 120 1.2 MP est le modèle haute résolution de la série Matrix 120. Son capteur CMOS Global Shutter 1,2 mégapixel (1280 x 960 px, jusqu'à 36 fps) offre une résolution supérieure au WVGA, lui permettant de lire les codes les plus denses, les codes DPM imprimés finement et les codes 2D de petite taille que le capteur WVGA ne peut pas résoudre de façon fiable. Comme le WVGA, il est disponible en versions SER+USB et SER+ETH avec les mêmes protocoles (PROFINET IO, Ethernet IP, Modbus TCP).

La spécificité majeure du Matrix 120 1.2 MP est la disponibilité de l'optique Wide Angle (WA) : une optique grand angle qui étend le champ de vision pour la lecture de proximité, les objets proches ou les surfaces larges où l'optique standard serait trop étroite. Les versions WA incluent également l'option filtre polarisant (PLZ) pour les surfaces brillantes ou réfléchissantes montées à 90 degrés. La version Digimarc DWCODE (937800045) permet la lecture de codes barres invisibles intégrés dans l'impression.

MATRIX 120 1.2 MP : OPTIQUE STANDARD ET WIDE ANGLE (WA)
L'optique Standard du 1.2 MP partage le même encombrement que le WVGA avec un focus manuel à 3 positions (45, 80, 125 mm). Elle est recommandée quand la résolution supérieure est requise mais que les distances de travail et le champ de vision sont similaires au WVGA.

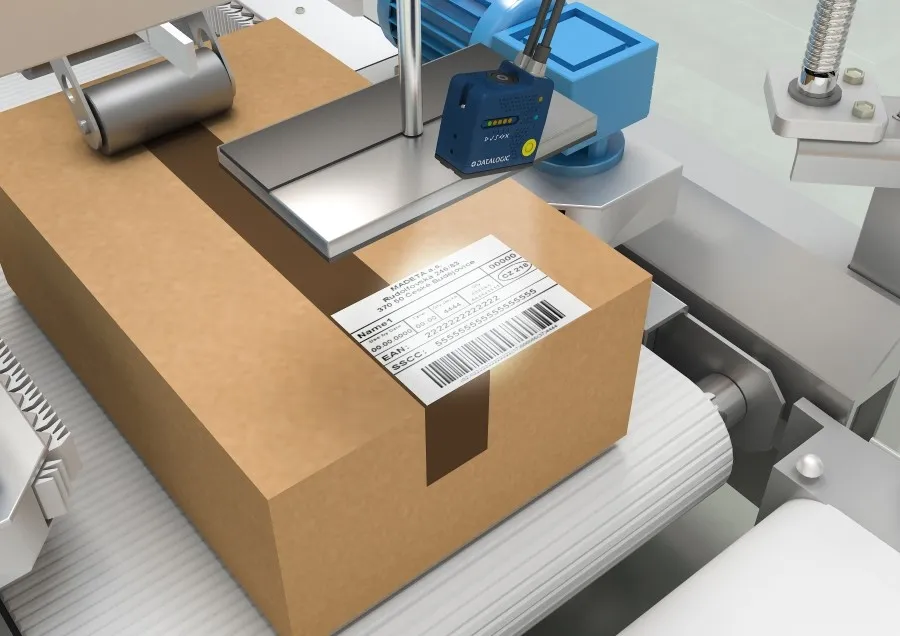

L'optique Wide Angle (WA) du 1.2 MP est conçue pour les applications de proximité où les objets passent très près du scanner, ou quand le code se trouve sur une large surface et que l'optique standard serait trop étroite. Elle est également idéale quand le scanner doit être placé à une courte distance de la surface sans possibilité de reculer. Le filtre polarisant (PLZ) disponible sur certaines variantes WA élimine les reflets parasites sur les surfaces brillantes (plastique, métal poli, film alimentaire) pour les montages à 90 degrés.

APPLICATIONS DU MATRIX 120 1.2 MP
Traçabilité électronique et semi-conducteurs (ESD) : les versions ESD (937800004, 937800005) protègent les composants électroniques sensibles. La résolution 1.2 MP lit les DataMatrix gravés ou imprimés en haute densité sur les puces et PCB de petite taille avec une fiabilité supérieure au WVGA.

Surfaces réfléchissantes avec filtre PLZ : les versions WA+PLZ (937800014, 937800015, 937800056, 937800057) éliminent les reflets sur les emballages sous film plastique, les flacons en verre ou les surfaces métalliques brillantes, où l'éclairage normal génère des zones saturées empêchant la lecture.

Intégration OEM compacte (SC) : les versions SC (câble 100 mm, refs 937800054 à 937800057) permettent une intégration encore plus compacte dans les machines OEM, les automates et les postes de contrôle en bout de ligne.

Avantages du Datalogic Matrix 120 1.2 MP :
- Résolution 1,2 MP : codes denses, petits DataMatrix, lecture haute résolution impossible en WVGA
- Wide Angle (WA) : champ élargi pour proximité, objets larges et faible recul
- Filtre polarisant (PLZ) : élimination des reflets sur surfaces brillantes sans éclairage spécialisé
- Versions ESD : protection décharges électrostatiques pour électronique et semi-conducteurs
- Digimarc DWCODE : lecture de codes barres invisibles dans l'impression
- Câble court OEM (SC) : intégration dans les machines les plus compactes

Applications du Datalogic Matrix 120 1.2 MP :
- Électronique haute densité : DataMatrix gravé ou imprimé fin sur PCB et composants
- Surfaces réfléchissantes : WA+PLZ pour films plastiques, verre, métal poli
- Proximité et faible recul : WA pour intégrations où l'objet passe très près du scanner
- Intégration OEM compacte : versions SC câble 100 mm pour machines exiguës
- Digimarc : codes barres invisibles intégrés dans l'impression packaging
