LE DATALOGIC MATRIX 220 STANDARD EST L'IMAGEUR 2D INDUSTRIEL FIXE 1,2 MP AVEC FOCUS ELECTRONIQUE, IP65/IP67, OPC UA INDUSTRY 4.0, ETHERNET PoE, PROFINET, ETHERNET/IP, HDR IMAGING, CONNECTEURS M12 ROTATIFS, GREEN ET RED SPOT. PREMIER DE SA CATEGORIE AVEC OPC UA.
DATALOGIC MATRIX 220 STANDARD - IMAGEUR 2D INDUSTRIEL FIXE DATALOGIC 1,2 MP AVEC FOCUS ÉLECTRONIQUE, OPC UA ET HDR
Le Datalogic Matrix 220 Standard est le successeur direct du Datalogic Matrix 120 dans la gamme industrielle Datalogic. Là où le Datalogic Matrix 120 utilisait un focus manuel, le Datalogic Matrix 220 intègre un focus électronique industriel sur tous les modèles, permettant une flexibilité maximale sans ajustement mécanique. Avec son capteur 1,2 MP, ses connecteurs M12 rotatifs et son illumination blanche STD-W, le Datalogic Matrix 220 couvre la grande majorité des applications codes imprimés avec des performances supérieures au Datalogic Matrix 120.
Le Datalogic Matrix 220 Standard est le premier imageur industriel fixe de sa catégorie à intégrer l'OPC UA, le protocole Industrie 4.0, pour une intégration native dans les architectures IoT. Il supporte également le HDR imaging (première dans sa catégorie Datalogic), Ethernet PoE, PROFINET IO, ETHERNET/IP et fonctionne de -10 à +50 degC.
DATALOGIC MATRIX 220 VS DATALOGIC MATRIX 120 : LES AVANCÉES CLÉS
- Focus électronique Datalogic vs manuel sur Matrix 120
- OPC UA Datalogic : premier imageur fixe de sa catégorie, absent sur Matrix 120
- HDR imaging Datalogic : première dans le segment
- -10 à +50 degC vs 0-45 degC sur Datalogic Matrix 120
- IP65 ET IP67 vs IP65 uniquement sur Datalogic Matrix 120
- Green ET Red Spot Datalogic vs Green Spot seul
- M12 rotatifs Datalogic pour robotique
- PoE uniquement : pas de version USB (Datalogic Matrix 120 avait USB)
APPLICATIONS DU DATALOGIC MATRIX 220 STANDARD
Électronique et semi-conducteurs : le Datalogic Matrix 220 Standard lit les DataMatrix et codes imprimés sur PCB. Le focus électronique Datalogic s'adapte automatiquement. Les accessoires ESD et Anti-YAG en couvercle avant Datalogic protègent les composants sans multiplier les références.
Pharma et conditionnement : le Datalogic Matrix 220 lit les étiquettes sérialisées GS1 sur lignes pharmaceutiques. Le HDR Datalogic garantit la lecture sur étiquettes brillantes. Le Green + Red Spot Datalogic confirme ou infirme la lecture avec deux couleurs directement sur le code.
Print & Apply et packaging : les variantes HP du Datalogic Matrix 220 Standard lisent et vérifient les étiquettes à 50 cycles par seconde. L'OPC UA Datalogic transmet les données aux superviseurs Industry 4.0.
Avantages du Datalogic Matrix 220 Standard :
- Focus électronique Datalogic : zéro réglage mécanique
- OPC UA Datalogic : premier imageur fixe de sa catégorie Industry 4.0
- HDR imaging Datalogic : meilleur contraste sur lignes rapides
- IP65 + IP67 Datalogic : double certification
- M12 rotatifs Datalogic : robotique et espaces contraints
- Green + Red Spot Datalogic : feedback bicolore opérateur
Applications du Datalogic Matrix 220 Standard :
- Électronique : PCB, ESD, semi-conducteurs Datalogic
- Pharma : sérialisation GS1, HDR Datalogic sur emballages brillants
- Print & Apply : 50 cycles/sec HP Datalogic

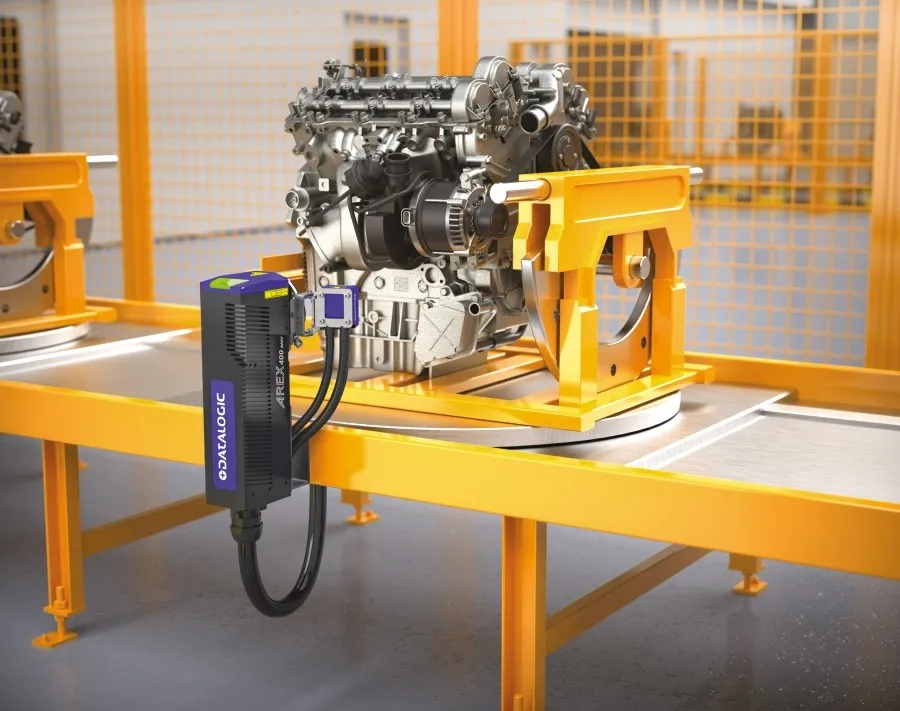

- Robotique : M12 rotatifs Datalogic pour bras articulés
- Industry 4.0 : OPC UA Datalogic pour IIoT
Secteurs d'activités :
Agroalimentaire
Transport et Logistique
Industrie
Commerce et Distribution
Electronique
CAPTEUR ET ILLUMINATION
Capteur : 1,2 MP (1280 x 960 px) CMOS Global Shutter Focus : Électronique industriel sur tous les modèles Illumination : Blanche standard ou Haute Puissance (HP) selon modèle Focale : 7 mm ou 12 mm HDR imaging : Premier imageur fixe de sa catégorie avec HDR Cadence : Jusqu'à 50 cycles/seconde (version HP) Feedback : Green Spot + Red Spot + LEDs + Beeper
SYMBOLOGIES
Codes 1D :
Toutes symbologies linéaires standard
Codes 2D :
Data Matrix, QR Code, Micro QR, Aztec, MaxiCode, PDF417, Dot Code
Codes postaux :
Royal Mail, Japan Post, Planet, Postnet
Digimarc Barcode :
DWCODE - codes invisibles intégrés dans l'impression
Lecture omnidirectionnelle, multilabel, multicode.
INTERFACES ET PROTOCOLES
Réseau (tous modèles) :
- Ethernet PoE (Power over Ethernet)
- PROFINET IO
- ETHERNET/IP
- OPC UA (premier imageur fixe de sa catégorie)
E/S :
- Entrées/sorties digitales programmables
Configuration :
- DL.CODE + X-PRESS Auto Setup
CARACTERISTIQUES PHYSIQUES
Boitier : Aluminium compact Connecteurs : M12 rotatifs - orientables pour bras robotises et espaces contraints Cables flexibles : Disponibles pour applications de robotique et axes de deplacement Temperature : -10 a +50 degC utilisation | -20 a +70 degC stockage ESD/Anti-YAG : En couvercle avant accessoire (pas de ref separee) Alimentation : Ethernet PoE ou alimentation externe
ENVIRONNEMENT ET ROBUSTESSE
Etancheite : IP65 et IP67 Temperature utilisation : -10 a +50 degC Temperature stockage : -20 a +70 degC Resistance soufre : Selon ISO EN 60068-2-43 Cables flexibles : Pour robotique et axes de deplacement lineaire et torsion
LOGICIEL ET HMI
DL.CODE (Windows) :
- Auto Setup : configuration automatique en un clic ou une pression X-PRESS
- Programmation par Ethernet avec formatter de sortie Javascript
- Serial Host Mode
HMI :
- Green Spot + Red Spot : confirmation ou echec de lecture sur le code
- X-PRESS : bouton de programmation directe sans PC
- 6 LEDs + Beeper
OPC UA :
- Protocole Industrie 4.0 integre
- Interface web pour configuration securisee OPC UA
REFERENCES DISPONIBLES
STD-W 7mm - Ethernet serie :
- 937900000 : STD | 937900002 : PoE | 937900034 : XP | 937900060 : XP
STD-W 12mm - Ethernet serie :
- 937900001 : STD | 937900003 : PoE | 937900035 : XP | 937900059 : XP
STD-W HP Haute Puissance :
- 937900008 : STD-W 12mm HP | 937900038 : STD-W 12mm HP XP
STD-R HP Rouge Haute Puissance :
- 937900017 : STD-R 7mm HP | 937900018 : STD-R 12mm HP
