Modèle DATALOGIC MATRIX 320 2MP LIQUID LENSDATALOGIC MATRIX 320 2MP LIQUID LENS
Scanners code barre fixes par DATALOGIC PSC
Catalogue DATALOGIC PSC
Prix & Disponibilité
LE DATALOGIC MATRIX 320 2MP LIQUID LENS EST L'IMAGEUR 2D INDUSTRIEL FIXE HAUTE PERFORMANCE AVEC FOCUS LIQUIDE ELECTRONIQUE : CAPTEUR 2MP 16:9 (FOV D'UN 3MP), 60 FPS, LENTILLE LIQUIDE LL6/LL9/LL16, GIGABIT ETHERNET, OPC UA, LEDS 360 MULTICOLORES, GREEN/RED SPOT, PLATEFORME X ET PREMIUM XP QUAD-CORE.
DATALOGIC MATRIX 320 2MP LIQUID LENS - IMAGEUR 2D INDUSTRIEL FIXE 2MP 16:9 AVEC FOCUS LIQUIDE ÉLECTRONIQUE ET GIGABIT ETHERNET
Le Datalogic Matrix 320 2MP Liquid Lens positionne la série Matrix 320 comme le successeur haut de gamme du Matrix 220 dans la gamme Datalogic. Son capteur 2MP format 16:9 (1920 x 1080 px, ratio cinéma) offre un champ de vision horizontal équivalent à un capteur 3MP classique à un coût nettement inférieur. Avec 60 images/seconde et le Gigabit Ethernet (10x plus rapide que le 10/100 du Matrix 220), le Matrix 320 est conçu pour les applications les plus exigeantes en traçabilité industrielle et intralogistique.
La technologie Lentille Liquide (LQL) permet un focus électronique à distance, sans intervention mécanique sur le scanner. Trois optiques sont disponibles : LL6 (6mm, 60 degrés, grand champ), LL9 (9mm, 45 degrés, medium) et LL16 (16mm, 25 degrés, narrow). Le changement de batch de production ne nécessite plus de réglage manuel : la focale est ajustée à distance depuis DL.CODE ou via l'interface web. Les illuminateurs sont disponibles en 14 LEDs ou 36 LEDs en rouge, blanc ou bleu, configurables en 360 degrés de feedback multicolore pour l'opérateur. La génération X (nouvelle plateforme) et les modèles XP Premium (processeur quad-core) doublent la puissance de calcul et divisent par deux le temps de décodage par rapport aux modèles standard.
MATRIX 320 VS MATRIX 220 : LES DIFFÉRENCES CLÉS
- Capteur 2MP 16:9 vs 1.2MP 4:3 sur Matrix 220 — champ horizontal 60% plus large
- Lentille liquide électronique vs focus électronique classique sur Matrix 220 — changement à distance sans intervention physique
- Gigabit Ethernet vs 10/100 Mbit/s sur Matrix 220 — 10x plus rapide pour les transferts d'images et les architectures multi-lecteurs
- 60 fps vs 50 cycles/s sur Matrix 220
- LEDs 360 multicolores configurables vs LEDs fixes sur Matrix 220
- Interface web de diagnostics intégrée pour monitoring à distance
- Plateforme X et XP : améliorations incrémentales avec les mêmes accessoires
APPLICATIONS DU MATRIX 320 2MP LIQUID LENS

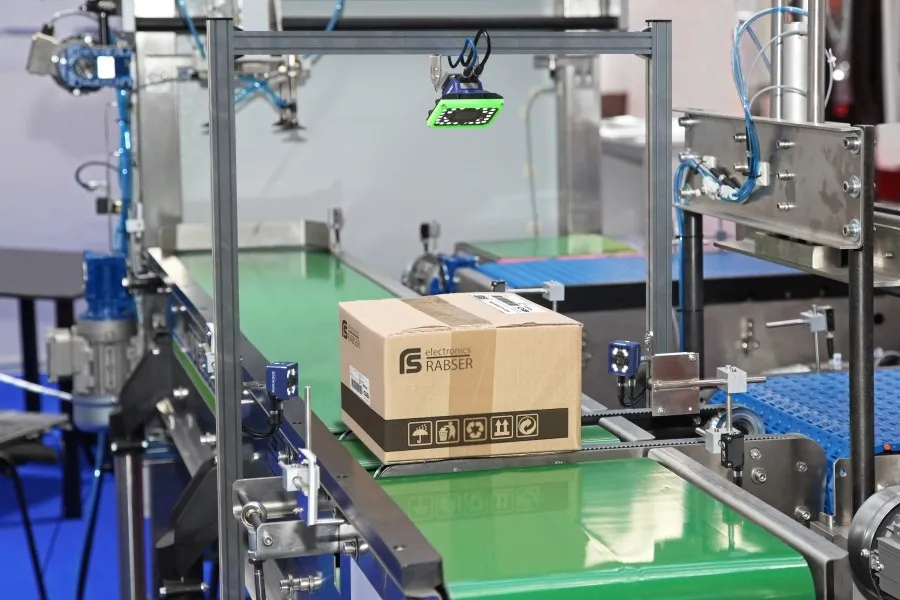

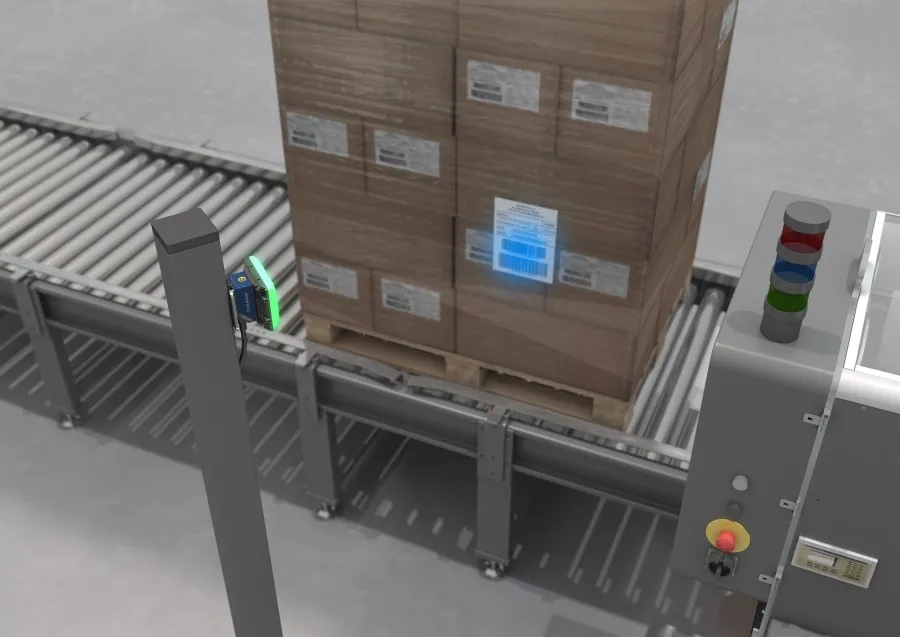

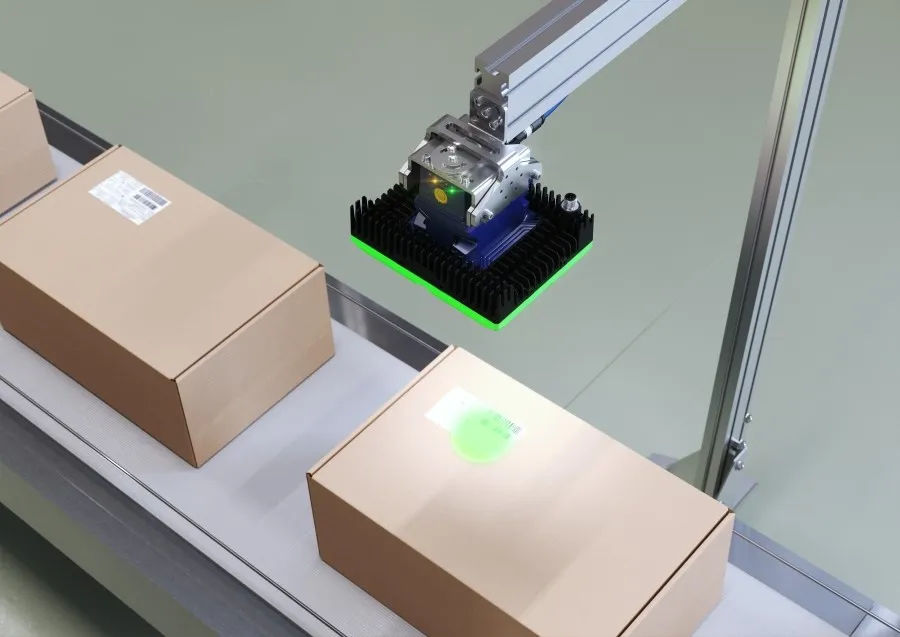

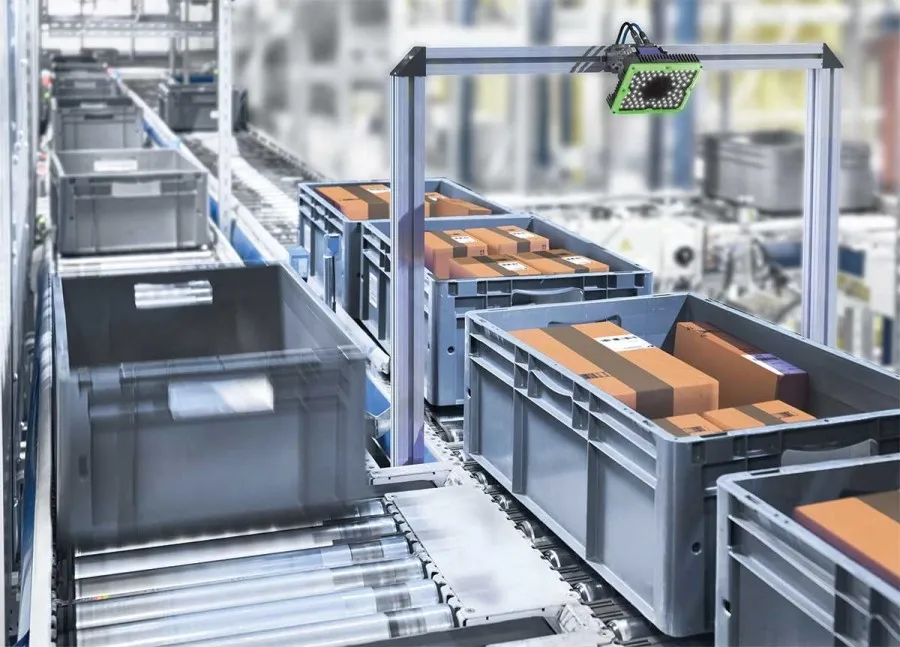

Intralogistique et distribution : le Matrix 320 LL9 36L rouge (medium angle, haute puissance) lit les codes-barres et DataMatrix sur colis et étiquettes GS1 en mouvement sur convoyeur rapide. Le Gigabit Ethernet permet l'intégration dans des architectures WMS à fort débit sans bottleneck réseau.
Shopfloor et traçabilité : le focus liquide LL6 (grand angle) du Matrix 320 couvre les postes de travail avec plusieurs positions produit sans réglage. Le changement de lot se fait à distance depuis DL.CODE en quelques secondes sans arrêter la ligne.
3PL et tri postal : les modèles XP Premium (quad-core) du Matrix 320 traitent les images deux fois plus rapidement que les versions standard, couvrant les vitesses de tri les plus élevées. L'interface web Device Discovery supervise tous les lecteurs du réseau depuis un seul point.
Avantages du Datalogic Matrix 320 2MP Liquid Lens :
- FOV 2MP 16:9 équivalent 3MP : champ horizontal plus large à coût inférieur
- Lentille liquide à distance : changement de focale sans toucher le scanner, depuis DL.CODE
- Gigabit Ethernet : 10x plus rapide que le Matrix 220 pour les architectures multi-lecteurs
- Premium XP quad-core : 2x plus rapide, 2x plus d'images traitées simultanément
- LEDs 360 multicolores : feedback opérateur visible depuis toutes les positions
- Interface web diagnostics : monitoring et Device Discovery sans logiciel supplémentaire
Applications du Datalogic Matrix 320 2MP Liquid Lens :
- Intralogistique : tri colis, distribution, 3PL, WMS haute cadence
- Shopfloor : traçabilité multi-positions, changement de batch à distance
- Tri postal : XP quad-core pour vitesses de tri maximales
- Retail logistique : lecture multi-labels et codes GS1 sur emballages divers
- Industrie : intégration PLC via OPC UA, PROFINET IO et ETHERNET/IP
Secteurs d'activités :
Agroalimentaire
Transport et Logistique
Industrie
Commerce et Distribution
Electronique
CAPTEUR ET LENTILLE LIQUIDE
Capteur : 2MP (1920 x 1080) 16:9 CMOS Global Shutter Cadence : 60 fps Lentille Liquide : LL6 = 60 deg (grand angle) | LL9 = 45 deg | LL16 = 25 deg (narrow) Illuminateurs : 14 LED (standard) ou 36 LED (haute puissance) - Rouge / Blanc / Bleu Feedback : LEDs 360 multicolores configurables + Green Spot + Red Spot Plateformes : Standard | X (nouvelle plateforme) | XP Premium (quad-core)
SYMBOLOGIES
Codes 1D :
Toutes symbologies linéaires standard - GS1-128, Code 39, EAN/UPC, I2of5...
Codes 2D :
DataMatrix, QR Code, Micro QR, PDF417, Aztec, MaxiCode, Dot Code
DPM :
Codes gravés laser, pointe, jet d'encre - haute résolution sur 2MP
Codes postaux :
Royal Mail, Japan Post, Intelligent Mail, Planet, Postnet et autres
Lecture omnidirectionnelle, multilabel, multicode.
CONNECTIVITE ET PROTOCOLES
Réseau :
- Gigabit Ethernet (10x plus rapide que Matrix 220)
- PROFINET IO | ETHERNET/IP | OPC UA
E/S :
- Entrées/sorties digitales (via CBX pour opto-coupling)
Configuration :
- DL.CODE + X-PRESS + Interface web diagnostics + Device Discovery
CARACTERISTIQUES PHYSIQUES
Boitier : Aluminium compact - connecteurs M12 rotatifs LEDs feedback : 360 degres multicolores configurables Protection : IP65 Temperature : -10 a +50 degC utilisation | -20 a +70 degC stockage 7 LEDs : Status, Com, Trigger, Good Read, Ready, Power, Network
ENVIRONNEMENT ET ROBUSTESSE
Etancheite : IP65 Temperature utilisation : -10 a +50 degC Temperature stockage : -20 a +70 degC Connecteurs : M12 rotatifs
LOGICIEL ET HMI
DL.CODE :
- Autolearning / Autosetup - changement focale LQL a distance
- Interface web diagnostics + Device Discovery
- FTP image saving nouvelle generation
HMI :
- Green Spot + Red Spot + LEDs 360 multicolores
- X-PRESS : 7 fonctions directes sans PC
- 7 LEDs + Beeper
REFERENCES DISPONIBLES

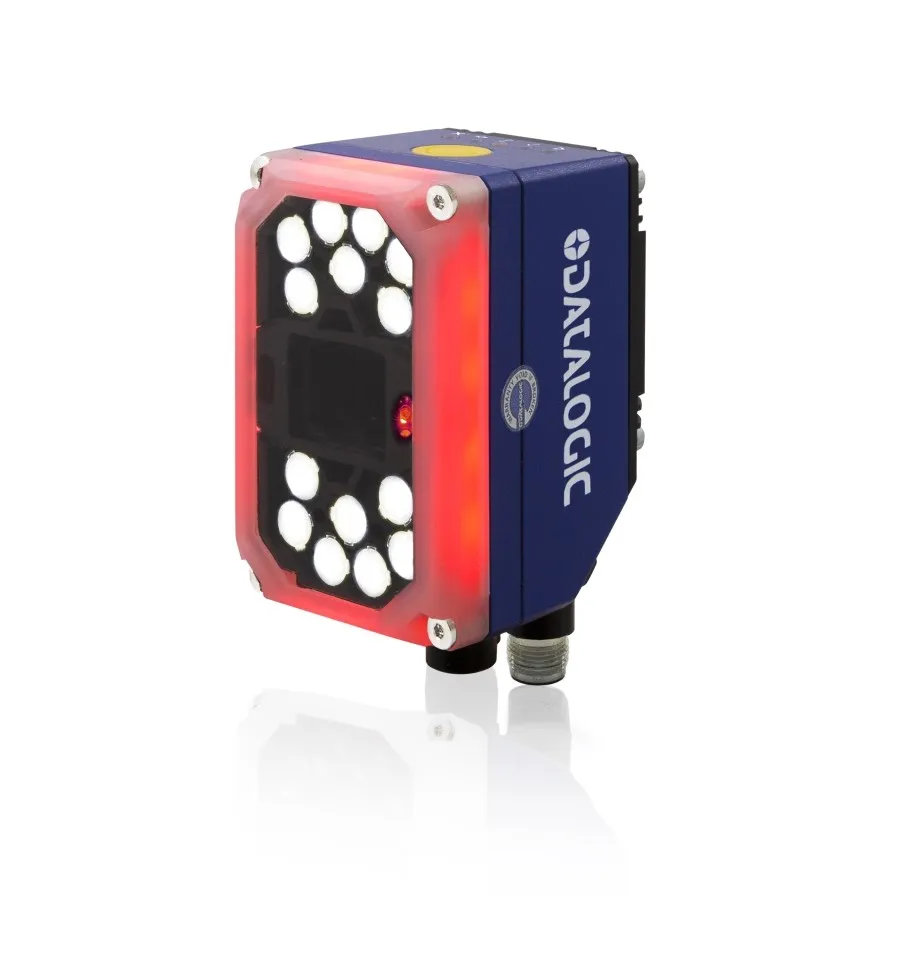

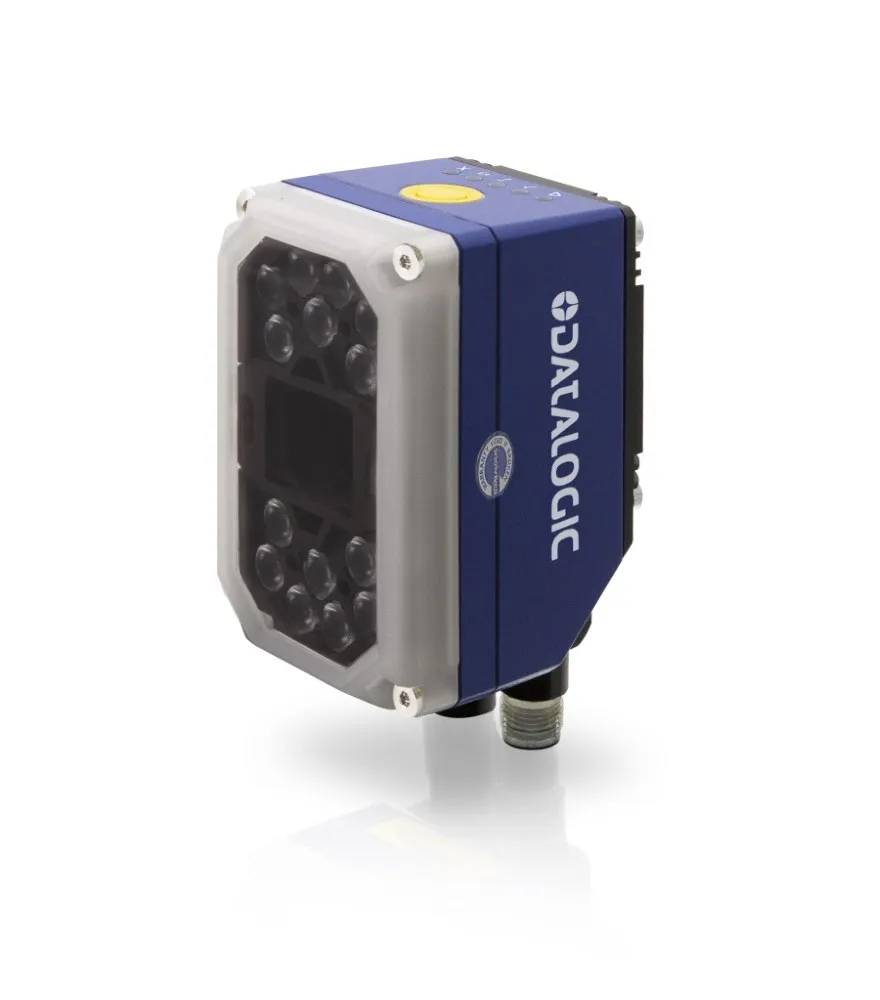

LL6 14 LED (60 deg grand angle) :
- 938100017 (rouge) | 938100019 (bleu) | 938100055/056 (X rouge/bleu)
LL9 14 LED (45 deg medium) :
- 938100020 (rouge) | 938100021 (blanc) | 938100022 (bleu) | 938100057/058 (X rouge/blanc)
LL16 14 LED (25 deg narrow) :
- 938100023 (rouge) | 938100024 (blanc) | 938100025 (bleu) | 938100059-062 (X)

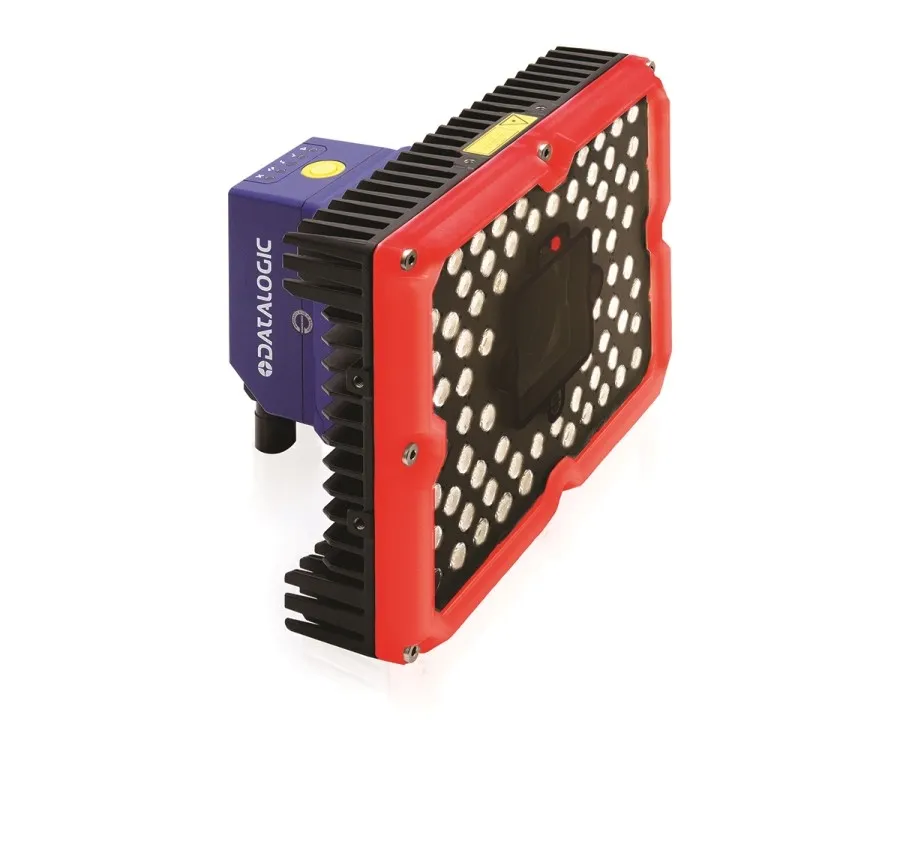

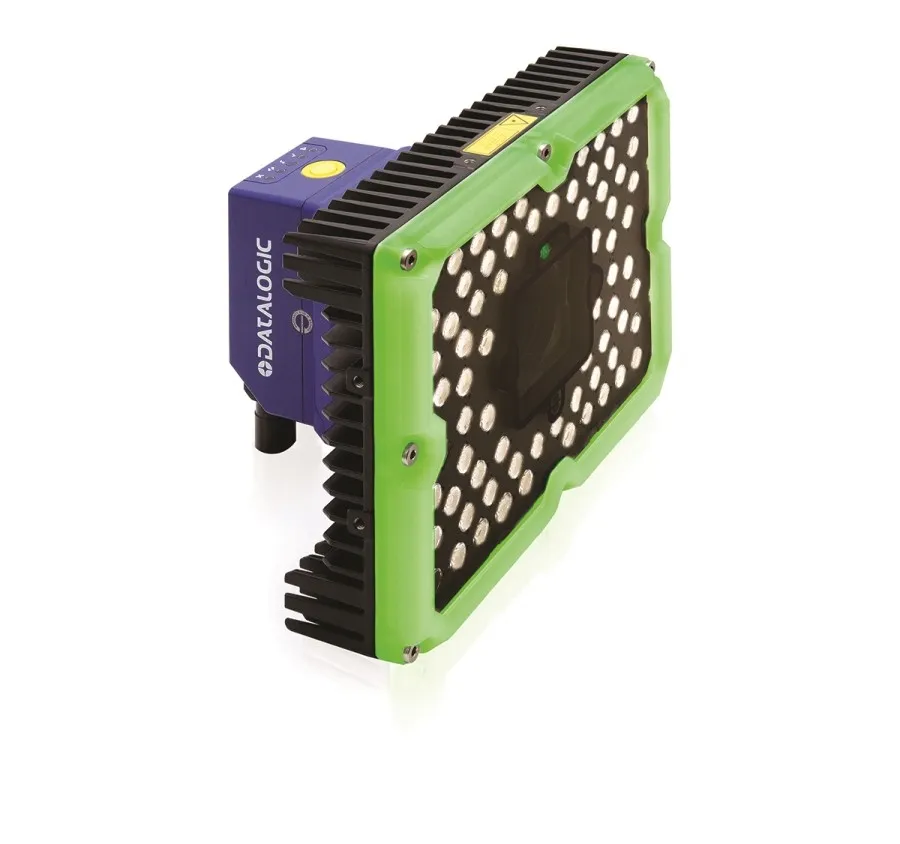

LL6 36 LED Haute Puissance :
- 938100026 (rouge) | 938100028 (bleu) | 938100064/065 (X)
LL9 36 LED HP :
- 938100029-031 (R/W/B) | 938100066-068 (X) | 938100090 (XP blanc)
LL16 36 LED HP :
- 938100032/033 (R/W) | 938100053 (bleu) | 938100069/070 (X) | 938100085-087 (X/XP)
