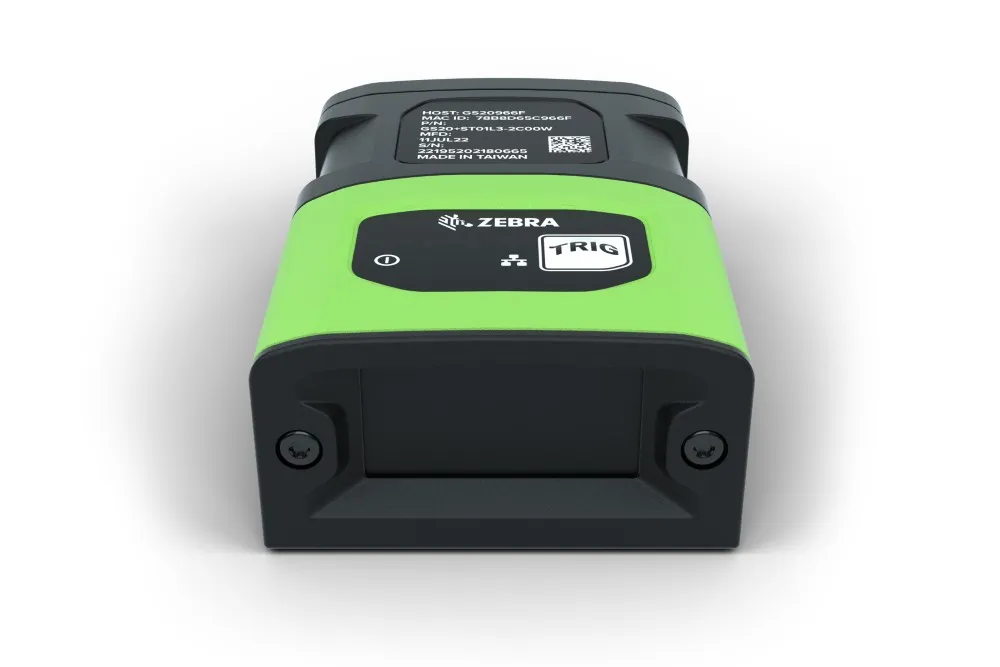

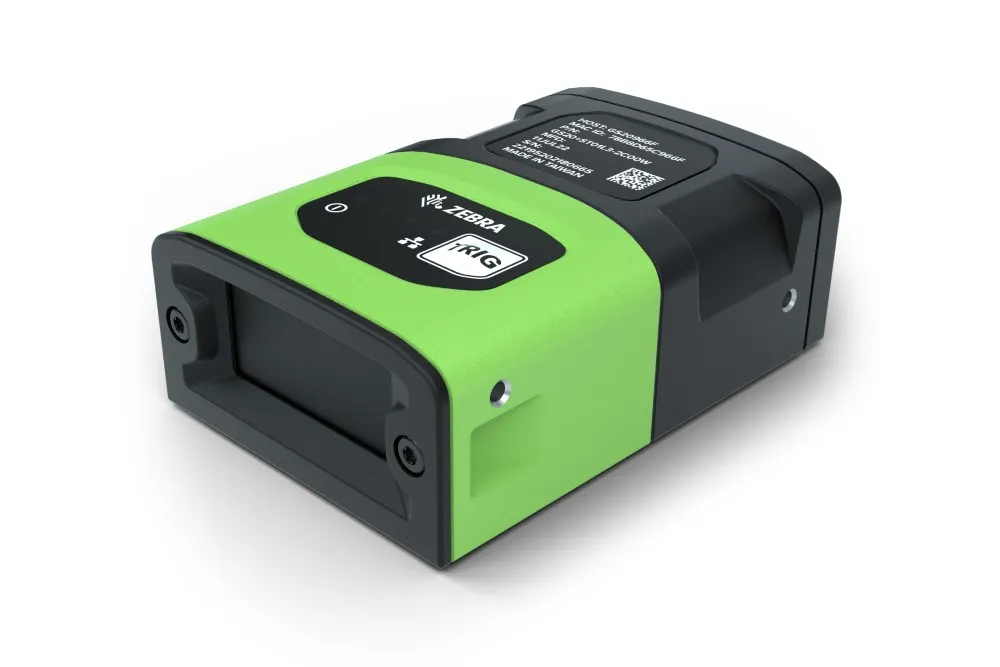

ZEBRA GS20

ZEBRA GS20 - MODULE GATEWAY DE CONNECTIVITÉ POUR TUNNELS DE SCAN, JUSQU'À 16 CAMÉRAS FS40/FS70
Le Zebra GS20 est un produit d'une catégorie unique dans la gamme Fixed Industrial Scanner Zebra. Ce n'est pas un scanner : c'est un module gateway de connectivité leader conçu pour les architectures de tunnels de scan multi-caméras à haute cadence. Dans un tunnel de scan classique, chaque caméra capture les codes, traite les données et les envoie au host, ce qui crée des goulets d'étranglement. Avec le GS20 comme module leader, les caméras connectées (FS40 ou FS70 en mode follower) deviennent des appareils à usage unique : elles ne font que ce qu'elles font le mieux, capturer des codes. Le GS20 centralise, agrège et filtre toutes les données de lecture avant de transmettre uniquement les informations utiles au système host. Résultat : élimination des inefficacités de traitement, débit de scan maximisé sur l'ensemble du tunnel.

Le GS20 prend en charge jusqu'à 16 caméras simultanément, dispose d'un HMI web intégré pour configurer tous les aspects du tunnel sans logiciel dédié, et intègre nativement les API des principaux fabricants de PLC : Rockwell, Siemens, Mitsubishi et Omron, en plus des protocoles standards Ethernet/IP, PROFINET, Modbus TCP. Certifié IP65 et IP67 avec connecteurs X-coded industriels, il est conçu pour les environnements les plus exigeants : tunnels de tri postal, centres de distribution, convoyeurs de grande vitesse.

COMMENT FONCTIONNE LE GS20 DANS UN TUNNEL DE SCAN
Dans l'architecture GS20, les scanners FS40 ou FS70 sont connectés en followers via Ethernet au module GS20 leader. Le GS20 coordonne les déclenchements (GPIO ou TCP/IP), collecte les résultats de lecture de tous les followers en temps réel et n'envoie au système host que l'information consolidée nécessaire. Les caméras n'ont plus à gérer la communication host ni la coordination entre elles — elles se consacrent exclusivement à la capture.

Cette architecture permet d'atteindre des cadences de tri et de tracking impossibles avec des tunnels classiques où chaque caméra gère sa propre communication. Le GS20 agit comme un concentrateur intelligent qui libère les caméras de toute charge administrative, maximisant leur throughput de lecture. La configuration est entièrement réalisée via l'HMI web sans installation logicielle ni expertise en programmation.

APPLICATIONS DU GATEWAY ZEBRA GS20
Tri postal et colis à haute cadence : le GS20 coordonne un tunnel de 4 à 16 caméras FS40/FS70 pour lire les codes sur toutes les faces des colis passant à grande vitesse sur convoyeur. La centralisation GS20 élimine les doublons et envoie une lecture unique et fiable au système de tri.

Distribution et e-commerce : dans les centres de distribution à fort débit, le module GS20 gère l'ensemble des caméras d'un portail de scan, garantissant que chaque article est identifié sans qu'une caméra manquante bloque le flux.

Industrie automobile et électronique : le support natif Rockwell, Siemens, Mitsubishi et Omron permet une intégration directe dans les lignes de production existantes, sans passerelle de protocole intermédiaire.

Avantages du gateway Zebra GS20 :
- Jusqu'à 16 caméras FS40/FS70 : un seul GS20 centralise un tunnel complet de toute taille
- Caméras libérées pour la capture : les followers font uniquement de la capture — débit maximal
- PLC natif : Rockwell, Siemens, Mitsubishi, Omron intégrés nativement — pas de passerelle intermédiaire
- HMI web sans installation : configuration complète du tunnel depuis tout navigateur
- IP65/IP67 : certifié pour immersion et environnements industriels extrêmes
- Connecteurs X-coded : Ethernet industriel à verrou mécanique pour vibrations et traction accidentelle



Applications du gateway tunnel de scan Zebra GS20 :
- Tri postal : tunnel multi-caméras haute cadence, lecture 360 degrés des colis
- Distribution e-commerce : portail de scan à fort débit, identification garantie de chaque article
- Industrie PLC : intégration native Rockwell, Siemens, Mitsubishi, Omron sans passerelle
- Logistique haute vitesse : convoyeurs rapides où plusieurs caméras couvrent simultanément toutes les faces
- Remplacement tunnel classique : migration d'une architecture caméra-par-caméra vers un système centralisé GS20
