LA CELLULE DE DÉTECTION D'ÉTIQUETTES CEON EST UN CAPTEUR INDUCTIF À SONDE CÉRAMIQUE, COMPATIBLE AVEC LES ÉTIQUETEUSES CAB ROXI ET IXOR, PERMETTANT UN POSITIONNEMENT PRÉCIS DES ÉTIQUETTES AVEC UNE RÉPÉTABILITÉ DE ±0,05 MM, MÊME À TRÈS GRANDE VITESSE.
Description du produit CELLULE DE DETECTION CEON ROXI IXOR de CAB
❶
CARACTÉRISTIQUES TECHNIQUES
Principe de fonctionnement : inductif — mesure de la différence de hauteur entre le support et le dessus de l'étiquette, via une sonde céramique.
Répétabilité : ± 0,05 mm.
Étalonnage : AutoTeach en 2 étiquettes seulement — effectué directement depuis le panneau de commande de l'étiqueteuse.
Vitesse de détection : jusqu'à 24 000 étiquettes par minute (haute cadence).
Tension d'alimentation : 15 à 30 VDC.
Sortie : amplificateur Push-Pull (PNP, NPN), 40 mA, protégé contre les courts-circuits.
Interface : communication intelligente avec le moteur d'étiquetage ROXI/IXOR.
❷
MATIÈRES COMPATIBLES
La cellule CEON détecte toutes les matières d'étiquettes courantes, même les plus délicates :
• Étiquettes papier — y compris très fines (deàs 0,055 mm)
• Étiquettes transparentes ou translucides (PET, PP, PE)
• Étiquettes métallisées ou aluminisées
• Toutes largeurs de passage même élevées
Contrairement aux cellules optiques, la CEON n'est pas affectée par la transparence ou la couleur du support.
❸
MONTAGE ET RÉGLAGE

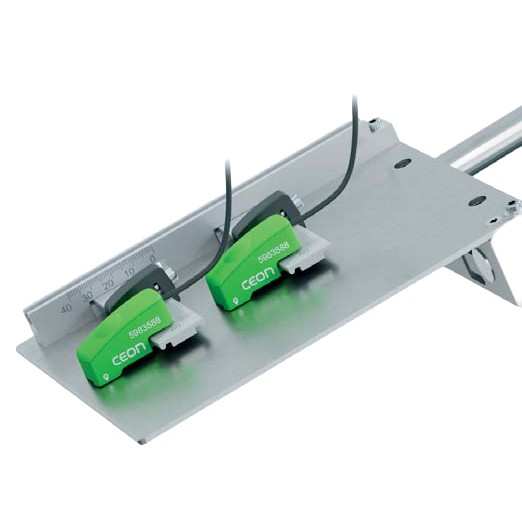

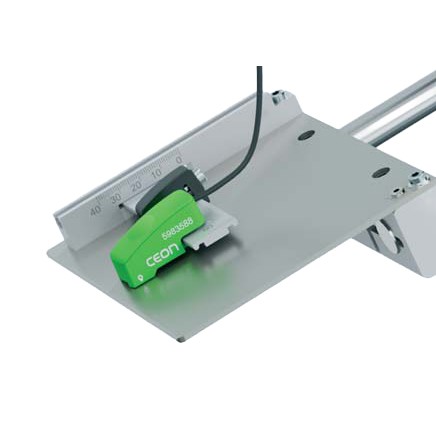

Emplacement : montée sur la barre de maintien de l'arête de décollement.
Réglage : la cellule coulisse sur la barre — la distance au bord de l'étiquette se règle facilement à l'aide d'une échelle graduée.
Arrêt de repositionnement : réglable pour une re-positionnement identique après démontage du capteur.
Fixation : chez la ROXI par vis molétée sur le boîtier, chez l'IXOR par vis sur la barre de fixation.
Compatibilité modules : sur arête de décollement SP 100 et SP 160, SPE 100, SPFA 100.
❹
VERSIONS DISPONIBLES
La cellule CEON est disponible en 3 largeurs selon la largeur de l'étiqueteuse :
| Modèle | Marge de bord | Étiqueteuses compatibles |
|---|---|---|
| CEON 30 | 9 à 30 mm | ROXI 60 / IXOR 62 |
| CEON 60 | 9 à 60 mm | ROXI 120 / IXOR 124 |
| CEON 90 | 9 à 90 mm | ROXI 180 / IXOR 186 |
Accessoire commun aux gammes ROXI et IXOR — même cellule, même interface intelligente, même procédure d'étalonnage.
❺
LIENS FABRICANT
Accessoires ROXI : cab.de — ROXI Accessoires
Accessoires IXOR : cab.de — IXOR Accessoires
Pourquoi choisir A3Multimedia ?
-
Spécialiste en matériel de traçabilité, impression et identification
-
Garantie et service après-vente pro
-
Accompagnement technique personnalisé
Questions fréquentes
La cellule CEON est-elle compatible à la fois avec la ROXI et l'IXOR ?
Oui, la cellule CEON est un accessoire commun aux gammes ROXI et IXOR. Elle utilise la même interface de communication intelligente et le même procédure d'étalonnage AutoTeach sur les deux systèmes.
Comment choisir entre CEON 30, CEON 60 et CEON 90 ?
Le choix dépend de la largeur de l'étiqueteuse : CEON 30 pour ROXI 60/IXOR 62 (marge 9-30 mm), CEON 60 pour ROXI 120/IXOR 124 (marge 9-60 mm), CEON 90 pour ROXI 180/IXOR 186 (marge 9-90 mm).
La cellule CEON peut-elle détecter des étiquettes transparentes ?
Oui, c'est l'un des avantages majeurs de la CEON : son principe inductif à sonde céramique détecte la différence de hauteur entre le support et l'étiquette, indépendamment de la transparence, couleur ou matère de l'étiquette.
Quelle est la répétabilité de la cellule CEON ?
La cellule CEON offre une répétabilité de ±0,05 mm, y compris à très grande vitesse de distribution (jusqu'à 24 000 étiquettes par minute sur l'IXOR).
Combien de temps dure l'étalonnage de la cellule CEON ?
L'étalonnage AutoTeach ne nécessite que 2 étiquettes. Il s'effectue directement depuis le panneau de commande de l'étiqueteuse, sans technicien spécialisé ni outil externe.
Comment est montée la cellule CEON sur l'étiqueteuse ?
La CEON se monte sur la barre de maintien de l'arête de décollement (modules SP 100, SP 160, SPE, SPFA). Elle coulisse sur la barre graduée pour régler la distance au bord. Sur la ROXI, la fixation se fait par vis molétée sur le boîtier ; sur l'IXOR, par vis sur la barre de fixation.
Quelle est la différence entre la CEON et les cellules fourche GAB ?
La CEON est inductive et détecte toutes les matières y compris transparentes et métallisées. Les cellules GAB sont optiques (principe fourche) et conviennent spécifiquement aux supports transparents ou semi-transparents. La CEON se monte sur l'arête de décollement, les GAB sur le module de distribution (GAB 500-1) ou sur un support (GAB 500-2).
La cellule CEON fonctionne-t-elle sur des étiquettes métallisées ?
Oui, la sonde céramique de la CEON est particulièrement adaptée aux étiquettes métallisées et aluminisées, qui perturbent souvent les capteurs optiques. Son principe inductif est insensible à la nature de la surface de l'étiquette.
Peut-on repositionner la cellule CEON à l'identique après démontage ?
Oui, un arrêt réglable sur la barre de maintien garantit un repositionnement identique de la cellule après chaque démontage. Il suffit de faire coulisser la cellule jusqu'à l'arrêt et de refaire l'étalonnage en 2 étiquettes.
La cellule CEON convient-elle aux étiquettes imprimées en recto-verso ou avec fond coloré ?
Oui, étant inductif, le capteur CEON n'est pas affecté par la couleur d'impression, le fond colore ou le recto-verso de l'étiquette. Il détecte uniquement la différence de hauteur mécanique entre le support et l'étiquette.
