LE MODULE DE POSE D'ÉTIQUETTE ROTATIF S3200 DE CAB PERMET D'AUTOMATISER LA POSE D'ÉTIQUETTES SUR DES LIGNES DE PRODUCTION

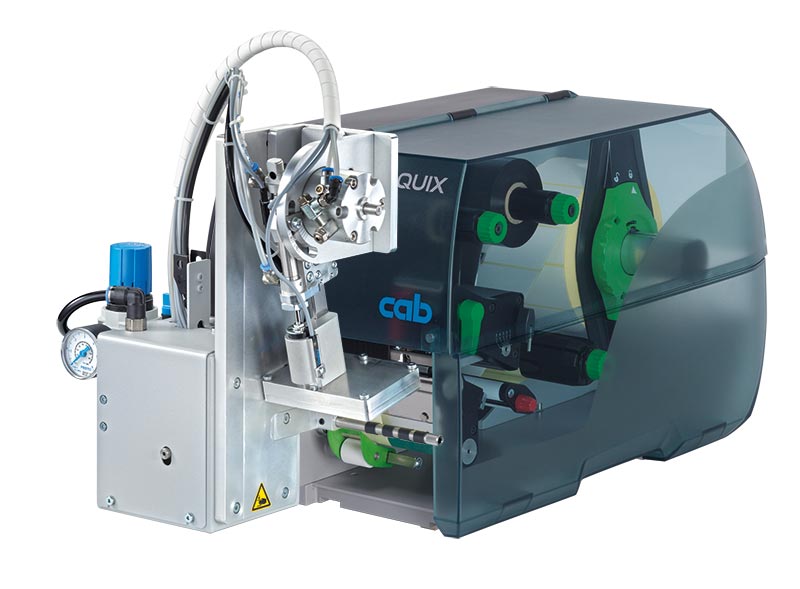

Description du produit APPLICATEUR S3200 de CAB
L'applicateur rotatif d'étiquette S3200 de Cab technologie est un appareil d’étiquetage économique pour la pose d'étiquettes en temps réel et en automatique pour une intégration sur des lignes de production. L'applicateur S3200 peut être utilisé en semi automatique avec un déclencheur. .
POSE SUR PRODUIT
L’applicateur d'étiquette S3200 associé à une imprimante SQUIX est la solution économique pour toutes les imprimantes modèles P - aussi bien pour un usage semi-automatique que pour une intégration en lignes de production. Les étiquettes imprimées sont posées automatiquement sur un produit. L’étiquette est positionnée à l’horizontale entre 45° et 95° à l’aide d’un vérin rotatif puis posée sur le produit grâce à un second vérin de faible course.
MODE AUTONOME
Le système de dépose automatique d'étiquette S3200 intègre une imprimante CAB Squix qui est l'imprimante idéale pour un fonctionnement en mode impression autonome sans ordinateur, en saisissant les données variables via le panneau de commande, un clavier ou un lecteur de codes à barres. Le logiciel CabLabel permet de créer les étiquettes codes-barres avec des zones variables afin de piloter l'imprimante en mode autonome.
AVANTAGES DU SYSTÈME DE DÉPOSE D'ÉTIQUETTES S3200 :
- Flexible : Adapté aux besoins des secteurs de l'agroalimentaire, de la pharmacie, de la logistique, de la distribution et de l'automobile. - Rapidité : Le système d'impression pose permet de gagner un temps précieux et augmente la productivité - Limite les erreurs : Évite les erreurs - Impression sans fils : impression en wifi ou bluetooth depuis un smartphone, une tablette, un ordinateur. Vous gagnez en temps et flexibilité - Étiquettes personnalisées : vous pouvez imprimer sur une très grande variété de formats, de matériaux. Vous pouvez aussi concevoir votre propre contenu et imprimer sur des étiquettes préimprimées avec de la couleur. - Afficheur interne ou externe en option : Ligne d'état, pré alarme ruban, horloge, statut de l'imprimante, port USB - Entretien : Maintenance simplifiée ( cellule accessible par retrait, remplacement rapide du rouleau d'impression et de la tête, outil de montage intégré - Tarif : excellent rapport qualité prix. De plus le système de dépose permet de faire des économies en fiabilisant le processus d'étiquetage.
Fonctions clés de l'applicateur de dépose:
- Le vide d’aspiration, le débit de soutien ainsi que la vitesse de translation sont réglables.
- Pose en temps réel d'étiquettes
- Montage rapide
- Entrée / Sortie numérique
- Touche de déclenchement
❶
GENERALITES
Technologie : Direct et transfert thermique Résolution : 203 dpi / 300 dpi / 600 dpi Largeur d’étiquette : 25 mm à 176mm selon modèle Mode de Pose : impression et dépose semi automatique ou automatique (tamponnage, sur ressorts, soufflage, déroulement) Hauteur d'étiquette : 25 à 200 mm (Tamponnage et déroulement) 25 à 100 mm/s en soufflage Surface produit : Plane
❷
LARGEUR D'ETIQUETTE
Pose par tamponnage: 20 - 116 mm
Pose par soufflage: 20 - 116 mm
❸
HAUTEUR D'ETIQUETTE
Dépose par tamponnage: 5 à 80 mm
Dépose par soufflage: 10 à 80 mm
❹
DEPLACEMENT
Vérin rotatif : 45° à 95°
Déplacement vérin:
30 mm
❺
PRESSION D'AIR
4,5 bar
❻
SURFACE DU PRODUIT
Plane
❼
LES SEMELLES
1 - Semelle de tamponnage
Le produit est à l'arrêt pendant la pose. Pour les semelles de tamponnage universelles, un film perforé permet le positionnement des ouvertures d'aspiration suivant les dimensions de l'étiquette. Les semelles sont adaptées aux dimensions des étiquettes.
2 - Semelle de soufflage
Pour les produits sensibles, les étiquettes peuvent être soufflées. La pose peut se faire aussi bien sur des produits fixes que sur des produits en mouvement. La semelle de soufflage se positionne à une hauteur fixe et le produit se trouve à une distance de 10 mm en dessous.
3- Semelle de déroulement
Avec la semelle de déroulement l'étiquette est déplacée sous le rouleau lors de l'impression. L'applicateur se place sur le produit et l'étiquette est posée pendant son mouvement.
❽
ACCESSOIRES
- Semelles de tamponnage et soufflage
- Châssis pour imprimante
- Support pour montages flexibles
